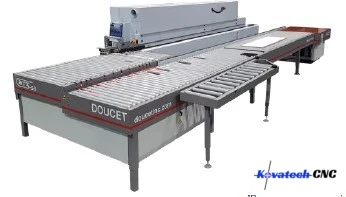

CONVOYEUR DE RETOUR MODÈLE BT3

➢ Fonctionnement
o Un capteur démarre l'abaissement de la table de réception à rouleaux entre chaque panneau.
o Des courroies de transfert montées sur des supports de plastique rainurés déplacent le panneau vers le retour.
o Dès que le mouvement latéral est complété, le mécanisme de transfert se rétracte, la table de réception retourne à son niveau de départ, prête à recevoir le prochain panneau pendant que le panneau transféré revient à l'opérateur.
o Les panneaux transitant en directions opposées peuvent se croiser sans interférence étant donné la différence de hauteur entre la table de réception et le retour.

➢ Dispositif d'alimentation
o Tous les modèles sont équipés de rouleaux motorisés qui assurent une transition en douceur entre la plaqueuse de chants et le convoyeur. Les modèles BT3-24, BT3-30 and BT3-36 peuvent avoir en option des bras de réception motorisés.

➢ Vitesse d'opération
o Les convoyeurs de retour BT3 sont munis d'un moteur à vitesse variable afin de faciliter la synchronisation des vitesses de travail de votre plaqueuse de chants et du convoyeur de retour. La vitesse de la table de réception du BT3 est ajustable de 30 à 90 pieds par minute, la vitesse du transfert à courroie est fixe à 180 pieds par minute et celle du convoyeur de retour est variable de 60 à 180 pieds par minute.

➢ Direction du retour
o Les BT3 sont fabriqués avec un retour à droite ou à gauche, selon le modèle de la plaqueuse de chants. L'orientation du transfert et du retour pourront cependant être inversés de droite à gauche ou vice-versa tout au long de la vie utile du convoyeur. Les options telles que le tourneur de panneaux et le déviateur de panneaux peuvent être ajoutés et la section de transfert peut être élargie.

CAPACITÉ DES DIMENSIONS DE PANNEAUX POUR BT3-36
➢ Dimensions minimales des panneaux : 12" x 12"
➢ Dimensions minimales des panneaux avec l'option déviateur de panneaux : 4" x 12"
➢ Dimensions maximales des panneaux, finition des 4 côtés : 52" x 52"
➢ Dimensions maximales des panneaux, finition des côtés longs : 52" x 96"
➢ Dimensions maximales des panneaux, finition des côtés courts avec l'option PT-90 et capacité étendue : 36" X 96"
➢ Capacité maximale du poids des panneaux : 80lb
➢ Les panneaux minces et de faible densité peuvent réduire les capacités des dimensions maximales des convoyeurs de retour.
DESCRIPTION DE L'ÉQUIPEMENT
Pour plaqueuse de chants Fravol modèle S600-23
o Un (1) Convoyeur de retour, modèle BT3-36 :
o Un convoyeur de réception : 36" de largeur x 5' de longueur avec rouleaux en PVC de 2" de diamètre, à 3" centre en centre
o Un convoyeur de retour : 36" de largeur x 19' de longueur avec rouleaux en PVC de 2" de diamètre, à 3" centre en centre
o Hauteur de travail : 30" à 42" ou si vendu avec une table à air : 32" to 40"
o Transfert de 6" avec 9 courroies de transfert
o Interrupteur de transfert
o Potentiomètre de la vitesse variable situé sur la console opérateur
o Rouleaux de réception motorisés :# 2L-5C-1B12
o Déviateur de panneaux pour redéployer les pièces étroites sur plusieurs rouleaux
o Tourneur de panneaux, modèle PT-90, pour retourner les panneaux rectangulaires longs
o Capacité étendue pour PT-90 : ajout d'un rouleau télescopique et
plus de rouleaux en uréthane
o Voltage : 600 / 3 / 60, 8 ampères
o Air comprimé demandé : 10 cfm @ 90 psi

OPTIONS:

OPTIONS DISPONIBLES
o Longueur additionnelle du convoyeur de retour

TABLE À AIR DOUCET
Conçue pour faciliter la manutention de panneaux en les soulevant sur un cousin d'air, la table à air est principalement utilisée entre un convoyeur de retour et une plaqueuse de chants.
DESCRIPTION DE L'ÉQUIPEMENT
o Une (1) Table à air
o Surface de travail : 3' x 5'
o La surface de travail comprend 9 billes en polyéthylène par pied carré
o Chaque sortie d'air est verrouillée par une bille en polyéthylène
o Turbine à air intégrée
o Système de montée / descente pneumatique avec activation manuelle au pied de l'opérateur
o Les composantes électriques et contrôles sont installés dans le panneau de contrôle du convoyeur de retour
o Pour des panneaux de 200 lb et moins
o Hauteur de travail : 32" à 40

CONDITIONS
➢ Tous les prix sont en devise canadienne.
➢ Les taxes ne sont pas incluses.
➢ Les prix sont valides pour une période de 30 jours.
➢ FCA Daveluyville, Québec, Canada.
➢ Termes de paiement sont :
o Acompte de 40%
o 60% sur préavis de livraison.
DÉLAI DE LIVRAISON
➢ Le délai de livraison est de 14 à 20 semaines, à la suite de la réception de l’acompte et du dessin approuvé.
➢ Ce délai de livraison peut faire l’objet d’une révision en fonction de la charge de travail au moment de la réception de l’acompte.
GARANTIE
➢ La garantie Doucet sur les machines neuves est valide pour une période de 12 mois.
INSTALLATION
➢ Les services d'installation, de supervision de l'installation et de formation ne sont pas inclus dans le prix des équipements. Cependant, un prix budgétaire pourrait être fourni sur demande.
RESPONSABILITÉS DU DESTINATAIRE POUR LA LIVRAISON
➢ Nos équipements sont expédiés en charge partielle dans un camion de 53'. Le destinataire a la responsabilité d'aviser Doucet Machineries pour toutes instructions ou restrictions spéciales à la livraison, tel que :
o Pas de quai de déchargement
o Livraison en zone résidentielle
o Chariot élévateur inadéquat
o Etc.
➢ Le cas échéant, des frais supplémentaires s'appliqueront et seront à la charge du consignataire. A moins d'un avis écrit mentionnant de telles restrictions, Doucet Machineries Inc. considère que tout transporteur peut donc effectuer la livraison chez le destinataire
